그라스라이닝 기기의 선두주자 세원이앤씨의 NEW STANDARD REACTOR
좋은 품질과 저렴한 가격에 대한 사용자의 요구조건에 부합코자 당사의 오랫동안의 경험과 축적된 기술을 바탕으로 마일드한 운전조건에 대하여 특별히 설계된 FMC SERIES는 다음과 같은 공정에 적용되어 공급되고 있습니다.
- 반응물의 합성, 혼합, 용해, 증류 및 대기압에서의 운전 등 마일드한 공정
- 운전조건이 6 Kg/cm² 의 압력, 200 ° C 온도의 정도가 필요하지 않는 공정

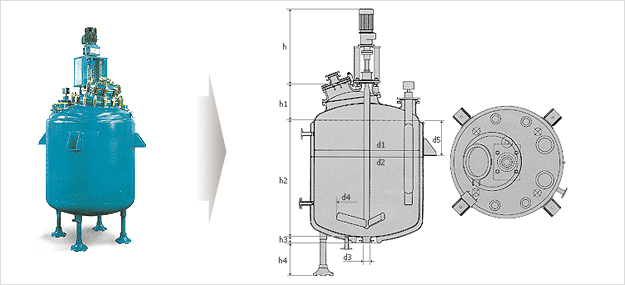

  OT500 OT1000 OT2000
Total copacity(l) 588 1162 2721
Jacket capacity(l) 127 272 352
h (㎜) 931 1039 1127
h1 (㎜) 200 240 460
h2 (㎜) 1031 1172 1502
h3 (㎜) 80 100 90
d1 (㎜) 900 1200 1400
d2 (㎜) 1000 1300 1500
d4 (㎜) 610 762 914
Drive MNS 40 MNS 50 MNS 60
Nozzles DN50 2
DN100 3 3 3
DN150   2
DN200     2
DN250
Handhole/Manhole DN200 DN250 350/450
Outlet nozzle d3 DN50 DN100 DN100
Jacket nozzles (DN50) 3 3 3
Support lugs 0 4 4
h5 (㎜) 0 405 500
Legs 3 3 4
h4 mini (㎜) 500 500 500
Total weight (kg) 1000 1350 2500

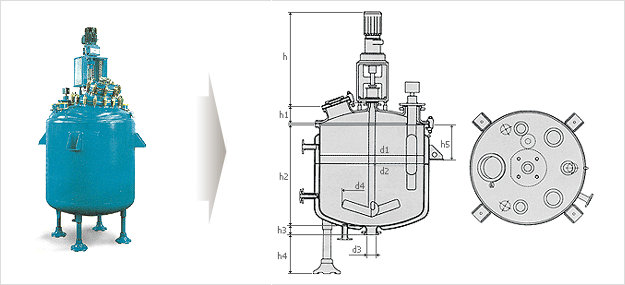

  WB2000 WB3000 WB4000 WB5000 WB6000
Total copacity(l) 2273 3445 4611 5670 6937
Jacket capacity(l) 352 464 548 653 712
h (㎜) 1127 1127 1247 1247 1247
h1 (㎜) 496 558 602 622 652
h2 (㎜) 1559 1771 1877 2296 2270
h3 (㎜) 90 90 90 90 90
d1 (㎜) 1400 1500 1800 1800 2000
d2 (㎜) 1500 1700 1900 1900 2100
d4 (㎜) 914 914 1118 1118 1118
Drive MNS 60 MNS 60 MNS 80 MNS 80 MNS 80
Nozzles DN50
DN100 3 4 4 4 4
DN150
DN200 2 2 1 1
DN250     1 1 2
Handhole/Manhole 350/450 350/450 350/450 350/450 350/450
Outlet nozzle d3 DN 100 DN 100 DN 100 DN 100 DN 100
Jacket nozzles (DN50) 3 3 3 4 4
Support lugs 4 4 4 4 4
h5 (㎜) 500 535 555 555 550
Legs 4 4 4 4 4
h4 mini (㎜) 575 650 750 750 800
Total weight (kg) 2400 2500 3540 4000 5050
